Un système de télémétrie est nécessaire lorsque plusieurs stations/regroupements sont distribués sur une grande distance et une gestion centrale est demandé. Il faut alors utiliser des liens câblés et/ou téléphoniques et/ou radios.

Télémétrie avec plusieurs zones

A la centrale, il y a un ou plusieurs serveurs de SCADA, possiblement avec plusieurs postes de visionnements. Des rapports appropriés permettent aux administrateurs de bien suivre l'ensemble de leur système.

• Unités de télémétries
• Logiciel de SCADA
• Rapports journaliers/mensuels
• Technologie OPC pour les pilotes

---

Unités de télémétries

Les unités de télémétries sont souvent le cœur d'un projet et doivent être choisis avec soin. En particulier, si un groupe d'unités doit communiquer par lien radios, il est très important d'utiliser des unités qui gèrent explicitement les communications radios au niveau même du protocole de communication. Localement il peut être très avantageux d'utiliser des automates programmables qui sont à la fois capables de gérer la communication de télémétrie et les boucles d'automations nécessaires localement. Nos spécialités comprennent:

• Plusieurs modulations radio disponible: DPSK, FSK, DFM
• Temporisation des entrées numériques
• Temporisation et bande morte des entrées analogiques
• Calculs (intégration, front montant, temps de marche) fais localement avec précision
• Protocole de communication suivant les normes du model international OSI à 7 couches
• Protocole de communication tenant compte explicitement des différents types de liens de communication: Programmation, Ligne RS-232/RS-485, Radio, Modem, Téléphonique, IP
• Possibilité de créer un réseau de communication avec plusieurs types de lien et zones radios. (Robustesse, ne dépendant pas d'un répéteur unique)
• Régénération de message, éliminant les accumulations d'erreurs durant le parcours à la destination
• Communication possible de n'importe quelle unité vers n'importe quelle autre unité dans un réseau (peer-to-peer)
• Possibilité de programmer, surveiller, faire des diagnostics localement ou sur n'importe quelle unité du réseau

---

Logiciel de SCADA

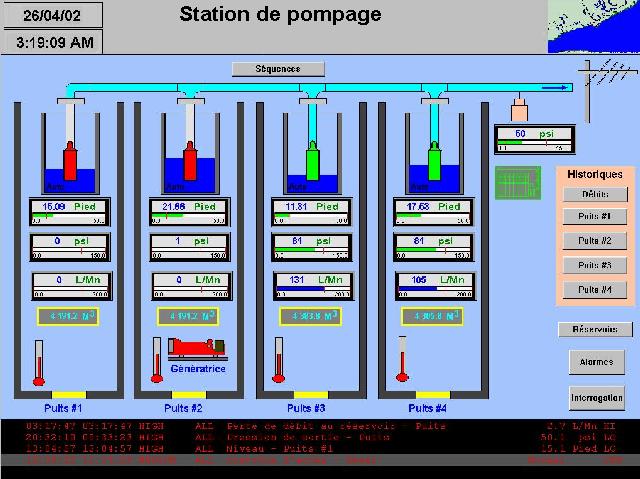

SCADA

Un logiciel de télésurveillance et acquisition de données est l'interface principale entre les équipements de mesure/automates et les opérateurs/superviseurs d'un système. Les logiciels sont généralement bien conçus avec la plupart des options désirées. Les besoins importants sont:

• Grande liste d'objets de dessin: rectangles, ellipses, lignes, textes, jauges, pompes, etc.
• Beaucoup de propriétés d'animation: couleurs d'objets et de fond, texte dynamique, visibilité, remplissage
• Base de données solides pouvant traiter plusieurs millier de points
• Temporisation de la base de données
• Gestion structurée des zones et priorités d'alarmes
• Programmation des bloques d'échange du/des pilotes (vers les automates)
• Enregistrement d'évènements et d'historiques
• Temporisation des historiques
• Fonctionnement en mode distribué (TCP/IP): base de données, images et historiques
• Définition des requêtes ODBC vers des bases de données externes: Access, Oracle, SQL, Interbase, etc.

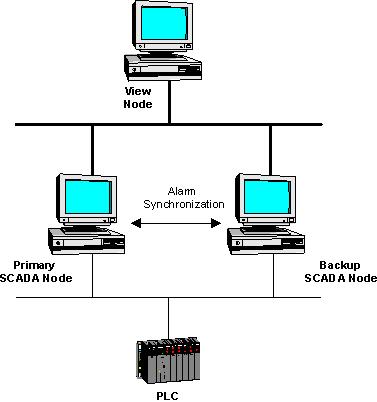

SCADA distribué

---

Rapports journaliers/mensuels

La majorité des système de SCADA ont la possibilité de programmer des requêtes vers des bases de données externes. Une planification globale des rapports est recommandée pour obtenir des résultats précis et utiles. Les calculs importants doivent être faits à partir des automates programmables, si disponibles, et acheminés vers les ordinateurs de SCADA.

S'il y a beaucoup de données à recueillir qui demande à être visionné par beaucoup d'utilisateurs, alors il est préférable d'utiliser un serveur dédié à une application de base de données solide.

---

Technologie OPC pour les pilotes

Dans le passé, les pilotes (et interface au pilote) ont été développés pour un ou seulement quelques systèmes de SCADA. Vu la multitude d'automates/unités de mesure et aussi la multitude de SCADA/logiciels de contrôle, il est devenu nécessaire de développer un protocole unique de communication entre tous ces systèmes.

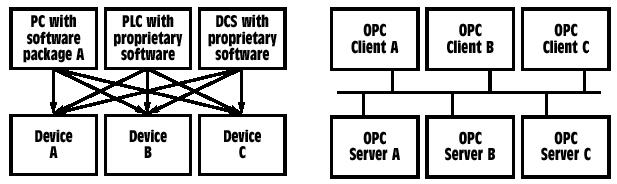

Architecture OPC

C'est de là qu'a été développé la technologie OPC. Le terme OPC veut dire OLE (Object Linking and Embedding) for Process Control. Ce standard s'est inspiré du principe 'plug-and-play' de Miscrosoft, plus particulièrement la technologie DCOM (Distributed Component Object Model).

Dans certains cas, des anciens pilotes fonctionnant très bien peuvent toujours représenter un bon choix. Mais il est bon de considérer l'ensemble des choix maintenant disponibles lorsque l'on défini, ou améliore un système.
